别再小看手机里的绿板子! 它才是让中国电子产业硬起来的底气

你每天攥在手里的手机，摔在地上第一反应是摸屏幕，没人会在意机身里那块绿幽幽的小板子。可我今天要告诉你，这块被你忽略的“绿板子”，才是整个电子世界的隐形基石——它就是PCB，印制电路板。你可以把它理解成电子产品的“骨架+血管”，没有它，再牛的芯片、再清晰的摄像头，都只是一堆没法干活的零件。

咱们先从最日常的场景说起。你用的无线耳机，那条能随便弯折的排线？那是柔性PCB，能像丝带一样塞进狭小的耳机腔里。你家的智能电视，主板上密密麻麻的线路？那是刚性PCB，硬邦邦的板子把几百个元件牢牢固定住，哪怕电视挂在墙上晃两下，元件也不会松动。你开的新能源汽车，电池包、电机控制器里的板子？那是刚柔结合PCB，既能像刚性板一样稳定支撑，又能跟着车身结构弯出弧度，解决了汽车里复杂空间的布线难题。这些你看不见的细节，全靠PCB在背后撑着。

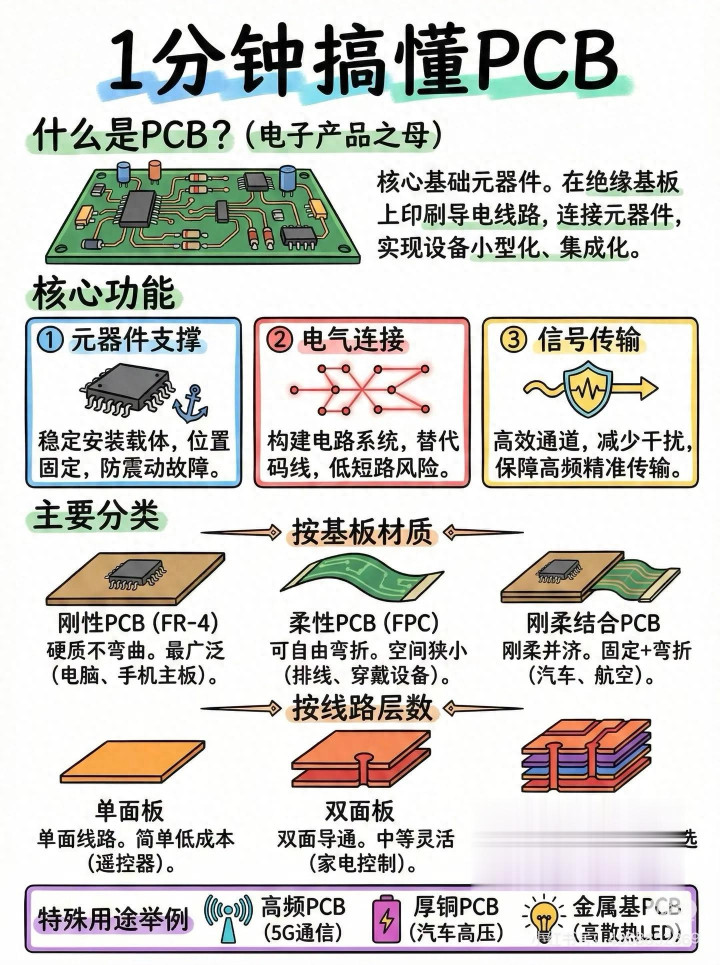

很多人以为PCB就是块印了铜线的塑料板，这就跟把高铁当成“带轮子的铁皮”一样，完全没摸到门道。PCB的核心作用，说穿了就是三件事：给元件搭个稳当的“台子”，让零件们能精准固定在位置上，不会因为震动掉下来；给元件们连好“电线”，代替过去手工搭的铜丝，让电流和信号能顺畅跑起来，还不容易短路；给信号修条“高速路”，通过特殊的线路设计减少干扰，让5G信号、高清视频能稳定传输。就拿你刷短视频来说，从手指点屏幕到画面加载出来，信号要经过PCB上几十条线路的传输，要是这块板子的设计差一点，你刷视频就会一卡一卡的。

别看现在的PCB五花八门，早在上世纪40年代，它还只是个解决“接线麻烦”的小发明。那时候的收音机、电话都是大块头，工人得把一个个电子元件用铜丝手工连起来，线路乱得像蜘蛛网，不仅容易断，还特别占地方。后来有个叫保罗·艾斯纳的工程师，在二战时突发奇想：能不能像印报纸一样，把线路直接印在绝缘板上？这一下就解决了手工接线的痛点，PCB的雏形就这么诞生了。刚开始的PCB都是单面板，只有一面有线路，就像一张草稿纸只能写一面字；后来电子设备越来越复杂，就有了双面板，正反两面都能走线路，中间用金属孔连起来；再往后，为了塞下更多元件，多层板出现了，最多的能做到几十层，就像把几十张草稿纸叠在一起，每层都有不同的线路，互相还不干扰。现在你手里的手机主板，就是一块典型的8层以上多层刚性PCB，指甲盖大小的地方，能塞进上百个元件和几公里长的线路。

说到PCB的分类，其实没那么复杂，就看两个维度：板子能不能弯，线路有几层。按材质分，刚性PCB是最常见的，比如电脑、手机的主板，用的是FR-4材质，硬得像塑料板，不能弯折，优点是稳当、成本低；柔性PCB就像软胶带，能随便弯、随便折，比如耳机里的排线、智能手表的主板，能塞进各种奇形怪状的空间里；刚柔结合PCB是“混血儿”，一部分硬一部分软，比如汽车里的车载雷达，既要稳定支撑元件，又要跟着车身结构弯折，这种板子就派上了用场。按线路层数分，单面板是最基础的，比如遥控器、老式收音机的板子，只有一面有线路，成本低但功能简单；双面板正反两面都有线路，比如家电的控制板，能满足中等复杂的需求；多层板是高端选手，3层以上，比如服务器、5G基站的板子，能在极小的空间里布下高密度线路，是支撑AI算力、5G高速传输的核心。

你可能不知道，PCB这行看着不起眼，其实是个万亿级的大市场。全球每年要生产几十亿平方米的PCB，中国就占了一半以上的产能。但这几年，这个行业正在发生一场悄悄而深刻的变化——从“做得出”到“做得好”，从“低端凑数”到“高端卡位”。过去我们主要做中低端的刚性PCB，比如遥控器、家电的板子，利润薄得像纸；现在越来越多的企业开始攻高端，比如高频高速PCB、HDI板、厚铜PCB。高频高速PCB是5G基站和服务器的核心，能让信号以更快的速度传输，过去这技术被国外垄断，现在国内企业已经能批量生产；厚铜PCB是新能源汽车的刚需，能承受大电流，每辆新能源汽车的PCB用量是燃油车的3-5倍，国内企业已经能做出厚度达10盎司的厚铜板；还有金属基PCB，用在LED灯和工业设备上，散热能力是普通PCB的几倍，解决了大功率设备的散热难题。

这些突破不是天上掉下来的，背后是中国工程师们十几年的啃硬骨头。比如做高频高速PCB，需要用到特殊的基材，比如罗杰斯的高频板材，过去我们只能进口，现在国内企业已经能生产出性能相当的基材，成本降了一半还多；做多层板，需要用到高精度的压合设备，过去依赖日本、德国的机器，现在国内企业已经能自主研发出精度达微米级的压合机。更有意思的是，PCB的技术突破还带动了上游产业的升级，比如覆铜板、铜箔、干膜这些原材料，过去都是进口为主，现在国内企业已经能实现大部分替代，形成了完整的产业链。

为什么PCB这么重要？因为它是整个电子产业的“基础中的基础”。你买的手机、电脑、汽车，里面的芯片、屏幕、电池都得靠PCB连起来；你用的5G网络、AI算力中心，背后是成千上万块高端PCB在支撑；甚至航天、军工里的设备，比如卫星的控制板、导弹的导航系统，都离不开高可靠性的PCB。可以说，PCB的技术水平，直接决定了一个国家电子产业的天花板。这也是为什么国家一直在大力扶持这个行业，比如工信部出台的《基础电子元器件产业发展行动计划（2021-2023年）》，明确提出要提升PCB等基础元器件的国产化率，突破高端产品的技术瓶颈；广东、江苏等PCB产业聚集的省份，也出台了补贴政策，支持企业建高端生产线、研发新技术。2025年，随着《中国制造2025》的深入推进，PCB产业还将迎来更大的政策红利，比如对高端PCB企业的税收减免、对研发投入的加计扣除，这些政策都在让中国PCB产业的底气越来越足。

其实，PCB的故事也是中国制造业升级的一个缩影。过去我们靠低成本、大规模生产占领了中低端市场，现在我们靠技术创新、产业链升级向高端市场发起冲击。你可能没注意到，身边越来越多的电子产品里，都藏着中国造的高端PCB：比如华为的Mate系列手机，用的是国内企业生产的HDI板；比如宁德时代的电池包，用的是国内企业生产的厚铜PCB；比如阿里云的算力中心，用的是国内企业生产的高频高速PCB。这些不起眼的绿板子，正在悄悄改变全球电子产业的格局。

最后，我想跟大家聊个话题：你身边还有哪些像PCB这样“不起眼却很重要”的核心部件？你觉得中国PCB产业接下来该怎么突破高端市场的壁垒？欢迎在评论区留下你的看法，咱们一起聊聊这些支撑着数字时代的隐形英雄。
